Messen

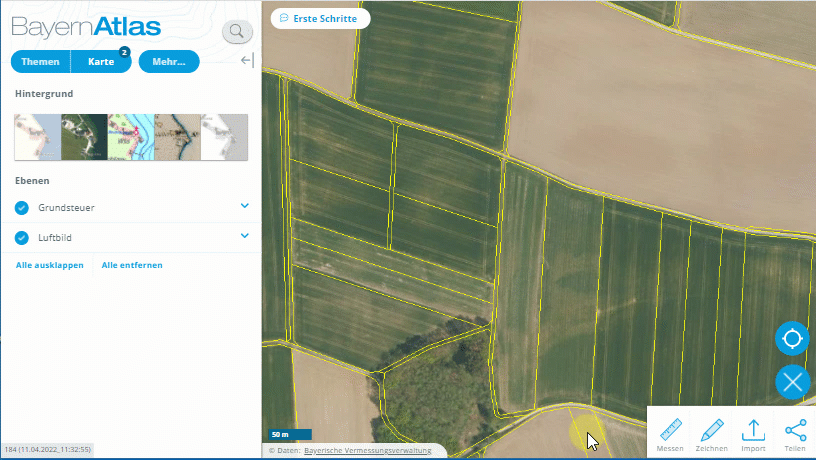

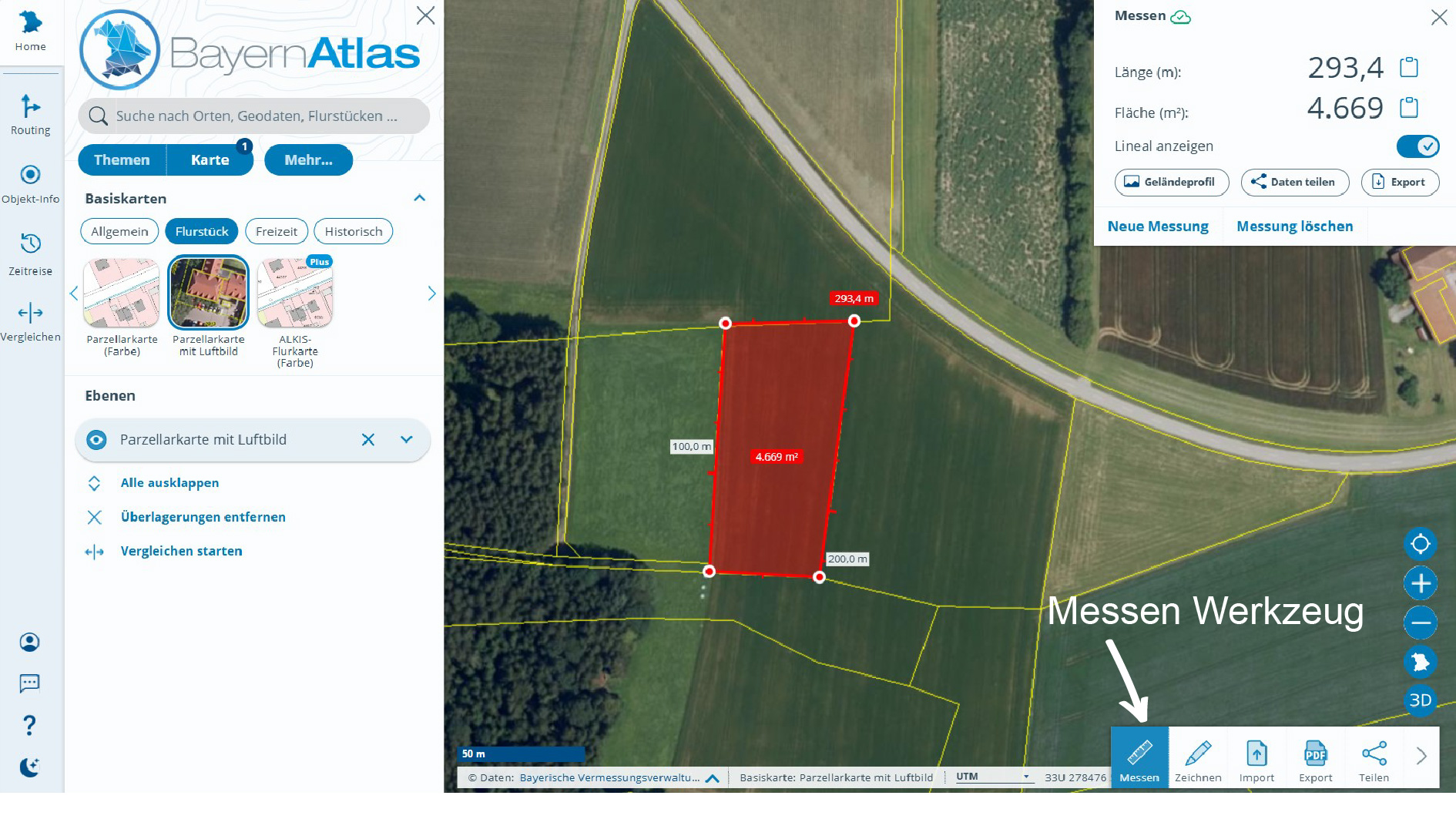

Die Funktion "Messen" befindet sich in der Werkzeugleiste, rechts unten im BayernAtlas. Die Werkzeugleiste kann zu- und aufgeklappt werden. Mit Klick auf das Symbol "Messen" öffnet sich das Messen-Menü.
Messen
An den Cursor hängt sich ein Punkt an, welcher per Mausklick auf einen Startpunkt gesetzt werden kann. Es können Strecken und Flächen gemessen werden. Um die Lesbarkeit zu gewährleisten, wird dazu geraten, in der linken unteren Ecke zu beginnen. Weitere Streckensegmente werden durch zusätzliche Klicks gesetzt. Die Messung wird mit Doppelklick beendet. Eine Fläche wird durch Klick auf den Anfangspunkt gebildet.
Es können mehrere Messungen nacheinander durchgeführt werden. Wenn alle Messungen ausgewählt sind, werden diese in Länge und Fläche aufsummiert.
Editieren einer Messung
Per Mausklick können Punkte gelöscht oder hinzugefügt werden. Die Mouseover-Anzeige gibt dazu Hilfestellung.
Die Maßangaben in der Karte können mit dem Mauscursor verschoben werden.
Ein nachträgliches Editieren einer abgeschlossenen Messung ist möglich, indem das Messen-Menü wieder gestartet und die Messlinie angeklickt wird.
Maßangaben zu einer Messung
Auf der Karte und im Messen-Menü werden die Fläche und die Länge der Messung angezeigt. Die Angaben aus dem Informationsfenster können in die Zwischenablage kopiert werden.
Ebene "Zeichnung"
Eine Messung wird in einer eigenen Ebene namens "Zeichnung" im BayernAtlas gespeichert. Die Ebene "Zeichnung" finden Sie im Hauptmenü unter dem Reiter "Karte". Die Ebene wird angelegt, sobald Sie nach einer Messung das Messen-Menü schließen.
Das Menü Messen
Eine neue Messung kann begonnen werden.
Bei langen Messlinien, die länger als 55 km sind, wird eine geodätische Linie (die kürzeste Verbindung zweier Punkte auf einer Kugel/Ellipsoid) dargestellt.
Eine Messung oder mehrere Messungen können über das Messen-Menü gelöscht werden. Dafür müssen die Messungen in der Karte ausgewählt sein.

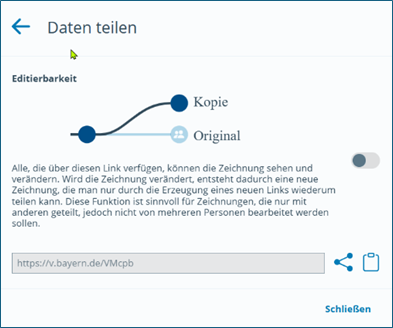

Mit dem Button Teilen kann die Messung an Dritte weitergeleitet werden.

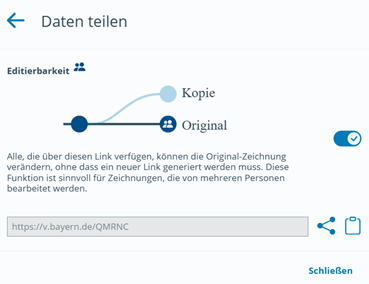

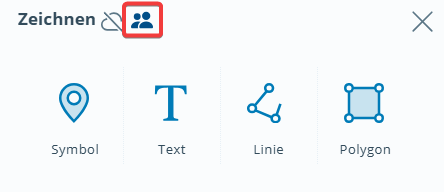

Ist der Schieberegler in dem Fenster links, kann die Messung/Zeichnung von dem Dritten nicht editiert werden. Steht er rechts, ist das Editieren möglich. Dazu muss vom Empfangenden das Messen-Tool geöffnet werden.
Nutzungshinweise

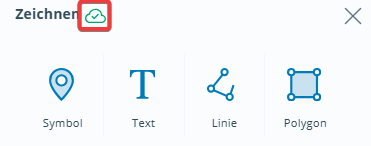

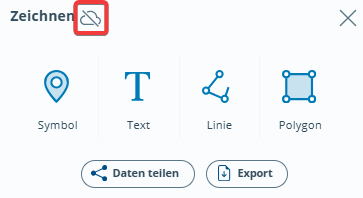

Ihre Zeichnung wird automatisch auf einem Server der Bayerischen Vermessungsverwaltung gespeichert.
Mit der Nutzung des Dienstes stimmen Sie den Nutzungsbedingungen zu. Informationen zum Datenschutz finden Sie in der Datenschutzerklärung.
Der BayernAtlas ist zur Maßentnahme nur bedingt geeignet.

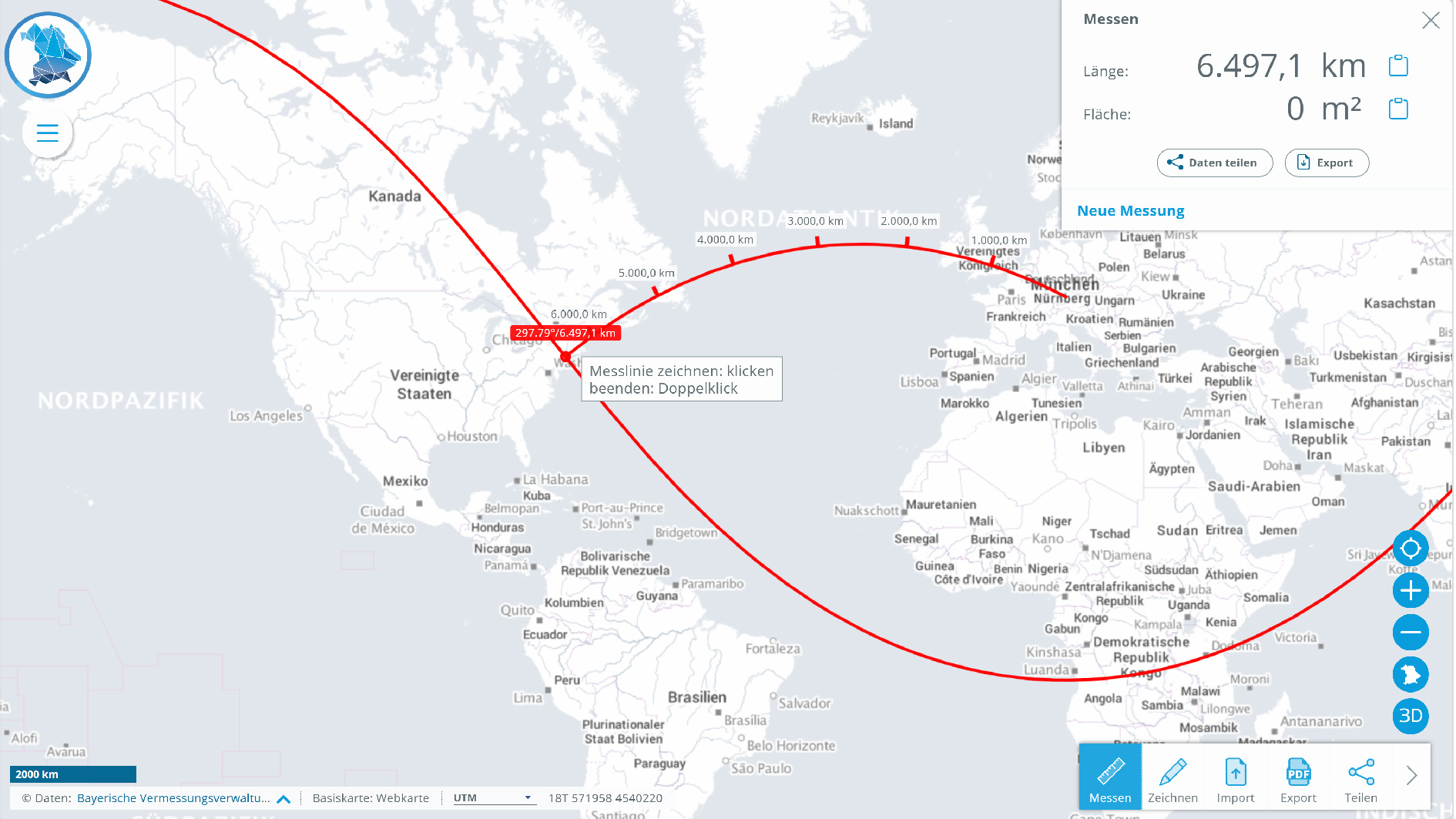

Messen auf dem Ellipsoid - Geodätische Linie
Die kürzeste Verbindung zwischen zwei Punkten ist die Geodäte, auch geodätische Linie genannt.
In der Ebene (siehe: euklidischer Raum) ist dies eine Gerade. Anders verhält es sich jedoch, wenn man sich auf einem Ellipsoid befindet, das in der Vermessung üblicherweise als Annäherung der tatsächlichen Gestalt der Erde dient.
In Kombination mit der Darstellung in der Ebene können nun Kurven entstehen, die die menschliche Vorstellung einer direkten Verbindung zwischen zwei Punkten herausfordern.
Die von der Ebene der Projektion auf das Ellipsoid notwendigen Reduktionen werden bei jeder Streckenberechnung angebracht. Die Darstellung als geodätische Linie – und damit als Kurve – beginnt ab einer Strecke von 55 km.
Jede Linie wird bemaßt. Die Einteilung der Bemaßung ist abhängig von der Länge der Linie. In globalen Dimensionen sind das 1000 km. Durch diese Einteilung der Linie in gleichlange Abschnitte kann man die Verzerrungen durch die Projektion des Erd-Ellipsoids in die Ebene gut illustrieren.

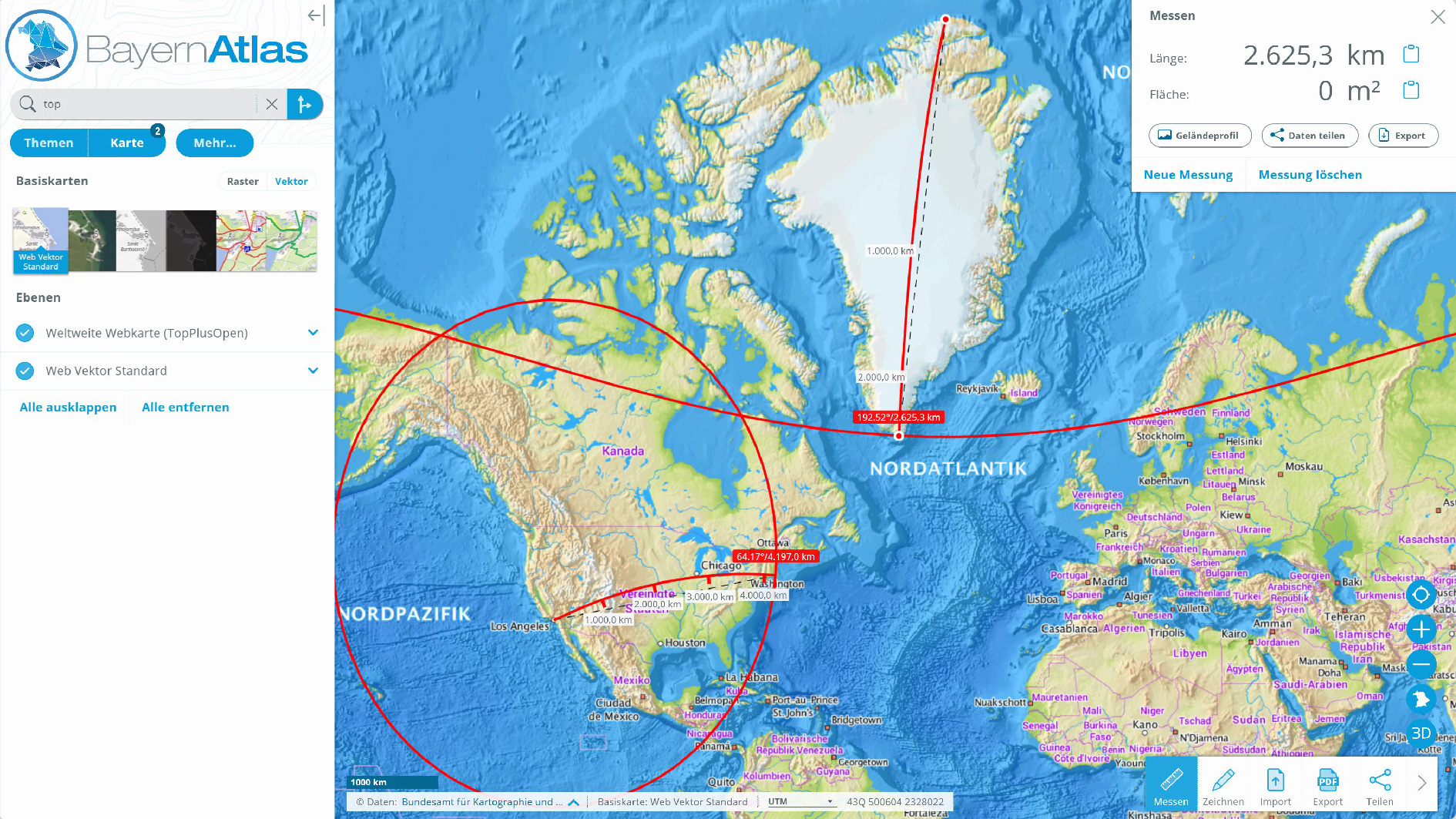

Obwohl die Nord-Süd-Ausdehnung Grönlands viel größer erscheint, als die West-Ost-Ausdehnung der USA, so ist das tatsächliche Verhältnis umgedreht. Die Strecke in den USA ist um 1500 km länger als die dargestellte Strecke auf Grönland.
Dies illustriert gut die Einflüsse der eingesetzten Projektion vom Ellipsoid in die Ebene auf die Wahrnehmung von Größen und Größenverhältnissen.
