Zeichnen
Allgemeines zum Zeichnen

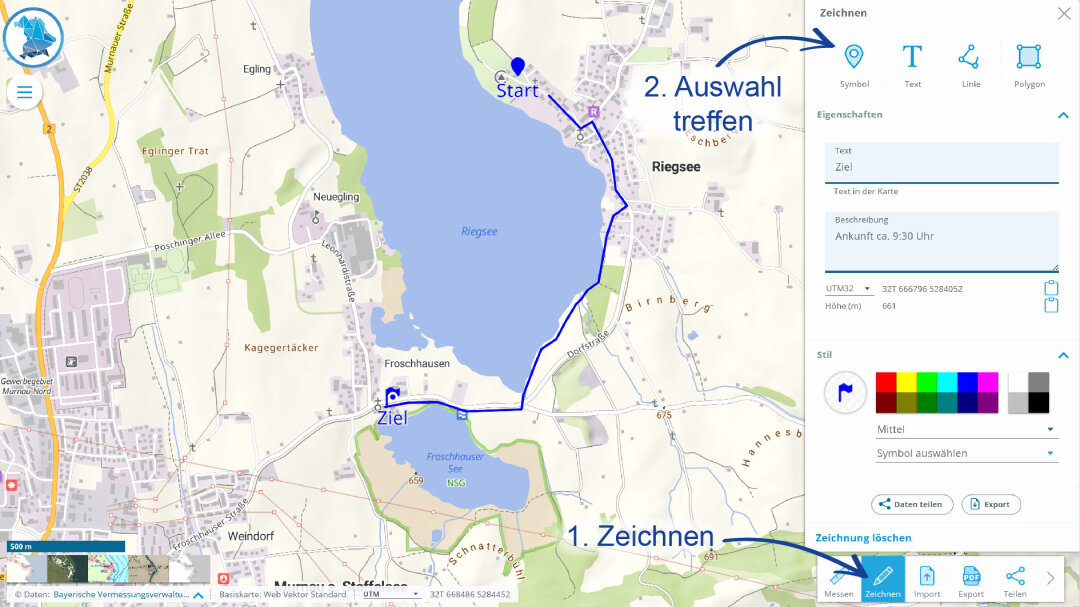

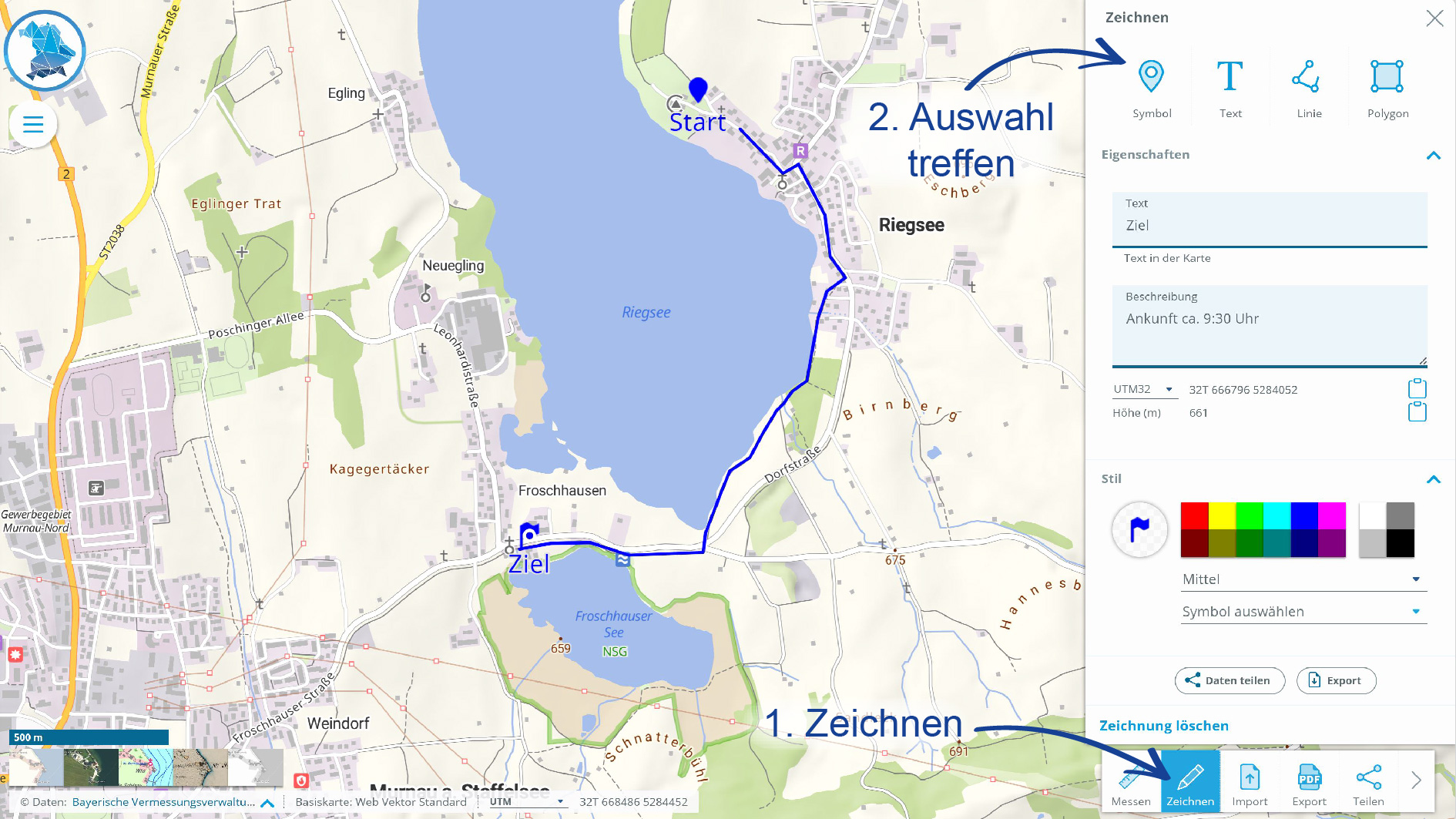

Der Button Zeichnen befindet sich unten rechts in der Werkzeugleiste. Durch Anwählen des Werkzeugs erscheint ein Fenster, das die Möglichkeit bietet, ein Symbol, eine Linie oder ein Polygon zu zeichnen oder einen Text zu setzen.
Nach der Auswahl erscheint das vollständige Bearbeitungsfenster, in welchem Sie
- unter Eigenschaften einen Text (in der Karte sichtbar) und eine Beschreibung (in der Objekt-Info sichtbar) eingeben können.
- unter Stil die Farbe und ggf. die Größe und das Symbol auswählen können.
Die Eigenschaften und der Stil können sowohl vor als auch nach dem Zeichnen angepasst werden. Im Zeichnen-Modus können Text, Beschreibung, Farbe und Größe jederzeit nachbearbeitet oder gelöscht werden.

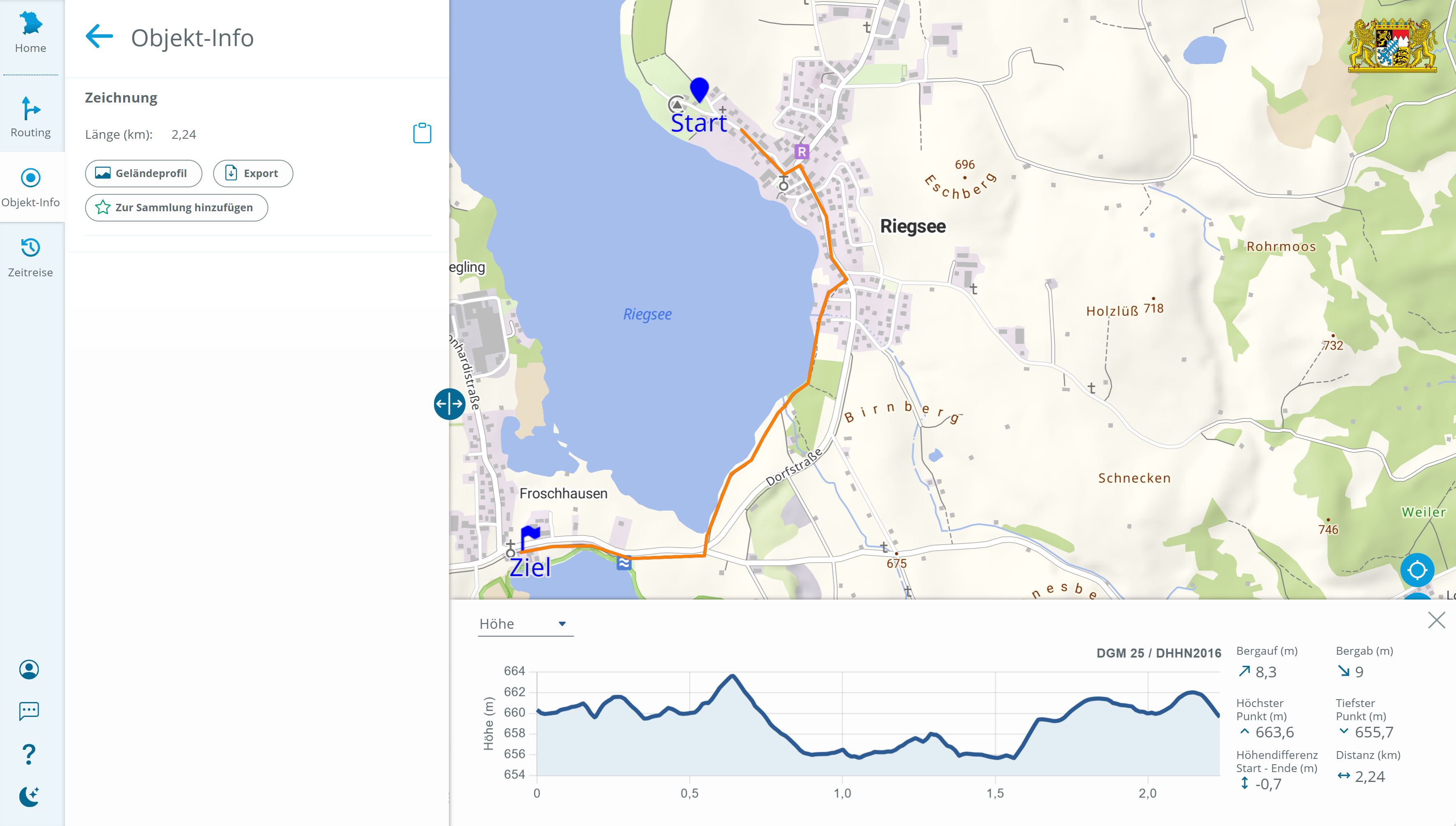

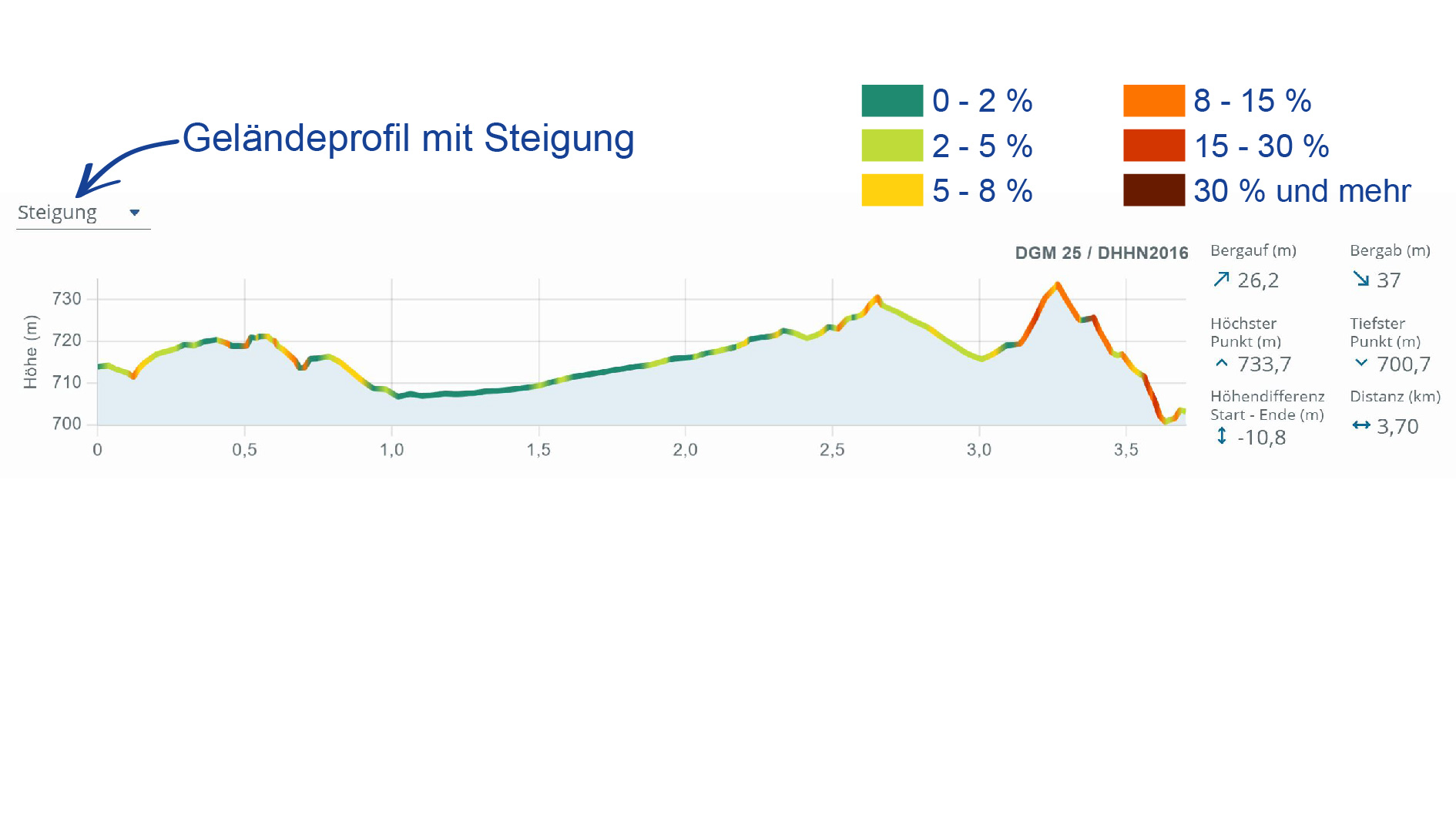

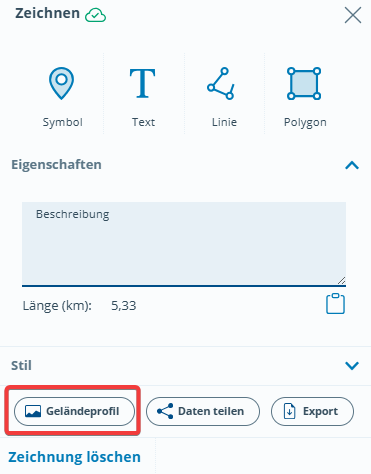

Sobald ein Element gezeichnet wurde, werden unten im Bearbeitungsfenster die Button Zeichnung löschen, Geländeprofil (Profil siehe Bild unten), Daten Teilen und Export eingeblendet.
Die Objekt-Info einer Zeichnung kann nach dem Schließen des Zeichnen-Werkzeugs durch Anklicken eingeblendet werden.
Klickt man auf das Werkzeug Symbol hängt sich an den Cursor ein Symbol, welches auf die gewünschte Position in der Karte gesetzt werden kann. Unter Stil gibt es eine Auswahl diverser Symbole.
Mit dem Werkzeug Text lassen sich individuelle Informationen direkt in die Karte platzieren. Dabei hängt sich an den Cursor ein Text an, welcher im Bearbeitungsfenster beliebig verändert werden kann.
Mit dem Werkzeug Linie, werden Linien bzw. Strecken digitalisiert. Mit dem ersten Klick in die Karte wird der Startpunkt festgelegt. Weitere Streckensegmente werden durch weitere Klicks gesetzt. Ein Doppelklick setzt den Endpunkt und beendet die Linie(nerzeugung). Um nachträglich einen Punkt hinzuzufügen, klicken Sie auf ein Segment und positionieren diesen eingefügten Punkt neu. Ein Punkt wird per Klick auf diesen entfernt.
Mit dem Werkzeug Polygon, werden Flächen digitalisiert. Per Klick in die Karte wird der Startpunkt festgelegt. Weitere Streckensegmente werden durch weitere Klicks gesetzt. Die Fläche wird entweder mit einem Doppelklick oder mit einem Klick auf den Anfangspunkt geschlossen (und ihre Erzeugung beendet). Neue Punkte werden durch Klick auf ein Linien-Segment der Fläche hinzugefügt. Ein Punkt wird per Klick auf diesen entfernt.

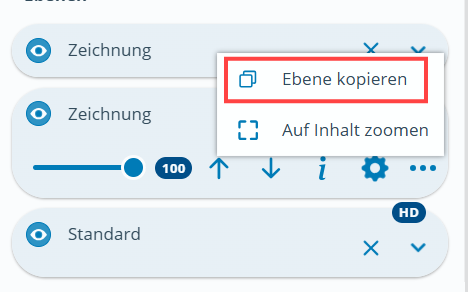

- durch Löschen des Layers "Zeichnung" in der Ebenenverwaltung (Reiter "Karte") – dabei werden alle Elemente der Zeichnung gelöscht,
- durch Öffnen des Zeichnen-Dialogs – zu löschende Elemente auswählen und ENTF-Taste drücken oder im Zeichnen-Dialog "Zeichnung löschen". Damit können einzelne Elemente einer Zeichnung gelöscht werden.
- Die Farbe lässt sich im Stil auch durch einen Farbcode (R/G/B, den H/S/L und Hexadezimalwert) einstellen
- Im Beschreibungsfeld ist es möglich, im geringen Umfang einen HTML-Code zu verwenden:
Beispiel eines Links zu einer Webseite: <a target="_blank" href="https://bayernatlas.de">Test_URL</a>
Beispiel eines Links zu einem Bild: <img src="https://www.ldbv.bayern.de/file/jpg/9880/o/amtsgebaeude_adbv_60.jpg" style="max-height:200px;"/ > - Die Verlinkung zu einem Video wird aktuell noch nicht unterstützt.
